電池材料

現行のリチウムイオン電池には多くのフッ素材料が使用されています。リチウムイオン電池に対する高容量・安全性・長寿命のニーズは高まっており、高機能を有するフッ素材料がますます求められています。ダイキン工業化学事業部では、リチウムイオン電池向けに各種フッ素材料を展開しています。また、次世代電池の実用化にも貢献できるよう、次世代リチウムイオン電池や全固体電池などに向けた材料の開発にも注力しています。

ネオフロンPFAはリチウムイオン電池のガスケットに適した材料です。

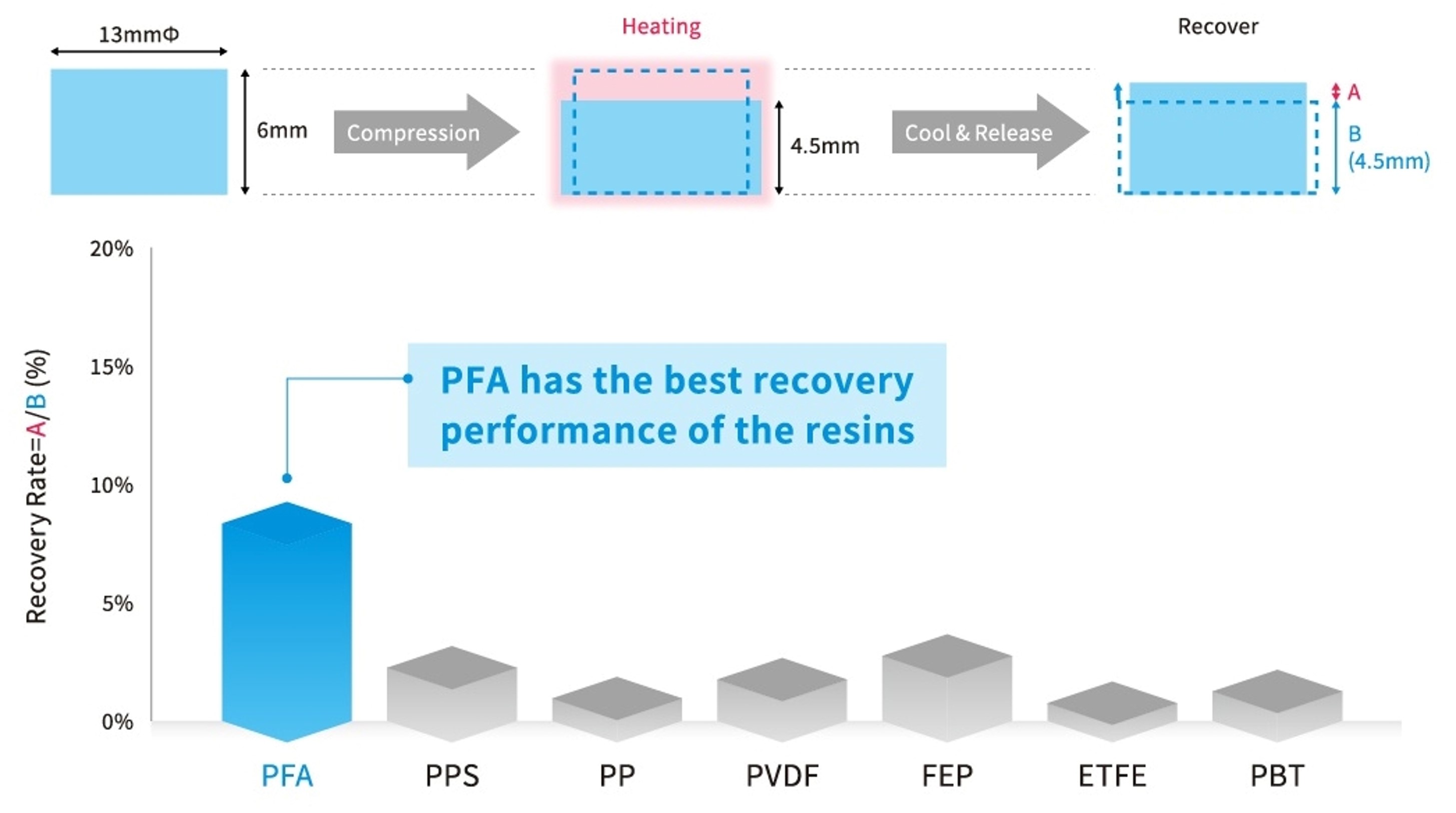

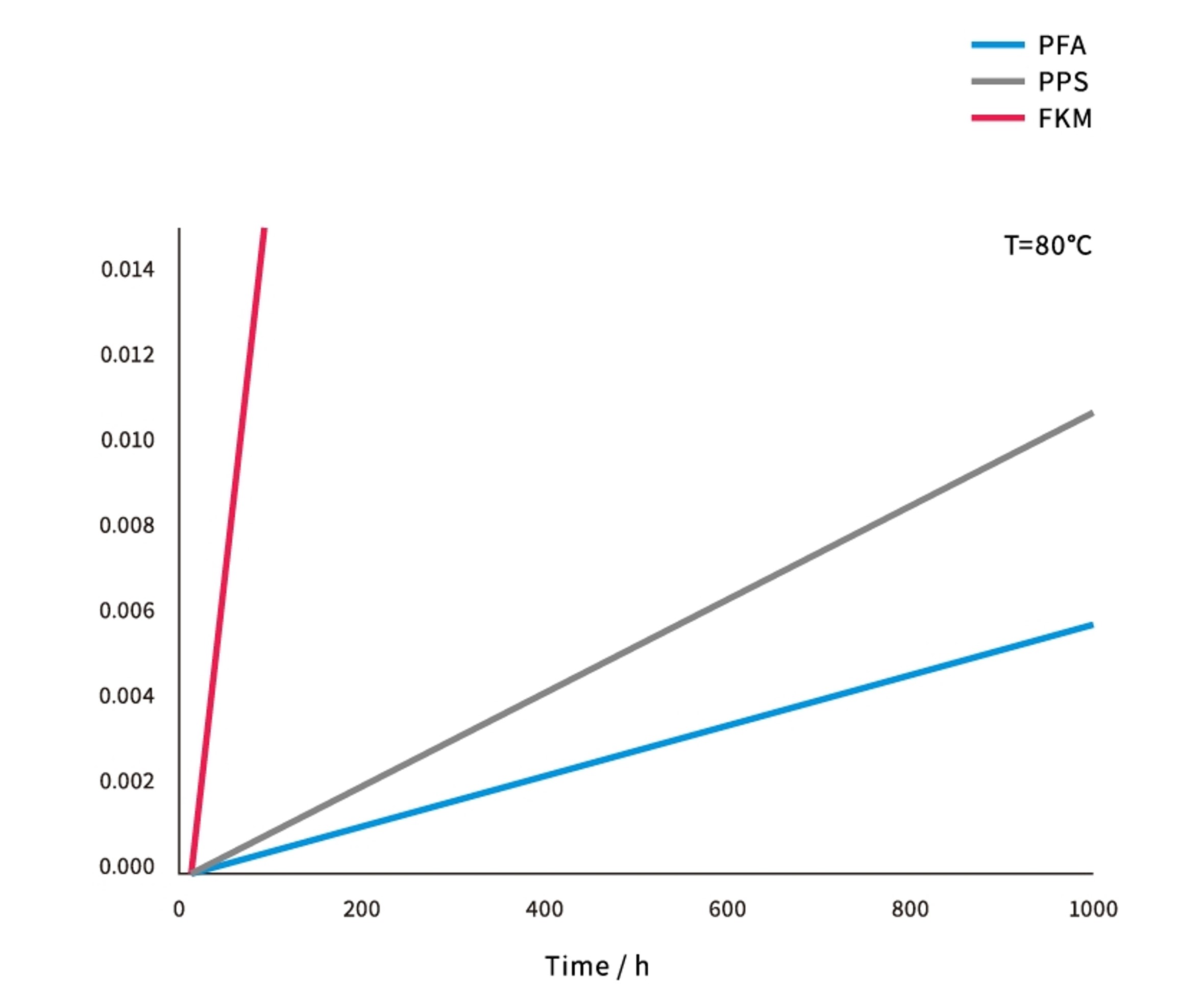

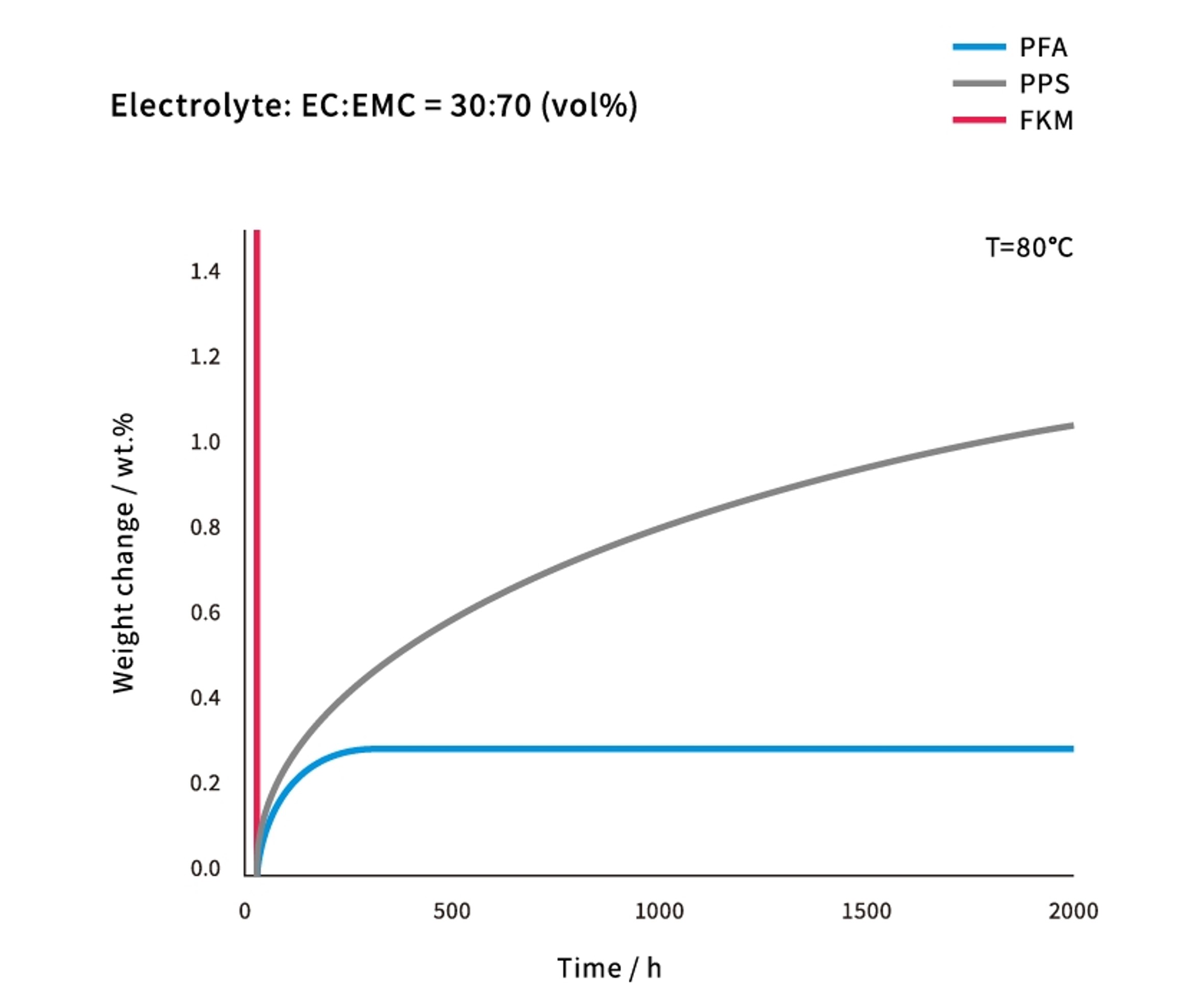

優れたシール性、電解液に膨潤しにくい耐薬品性、低い水蒸気透過性を備えていることから、長期信頼性に優れます。

ネオフロンVT-475は、リチウムイオン電池用PVdFバインダーの添加剤です。

リチウムイオン電池の高密度化（高容量化）設計に貢献します。

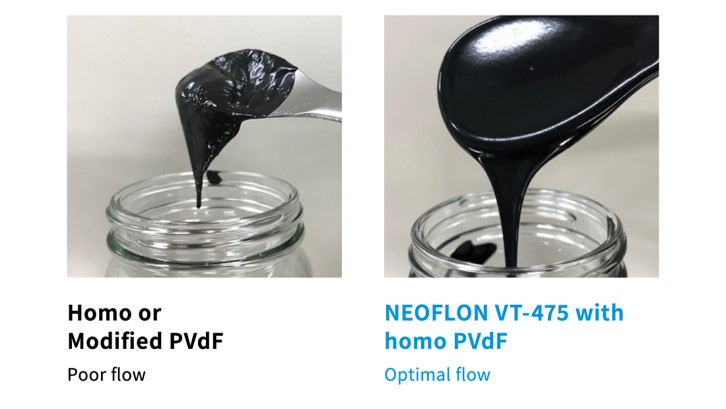

ネオフロンVT-475は塗工工程におけるスラリーの流動性低下を改善します。ニッケル含有率の高い正極材料（NMC811など）に用いてもスラリーのゲル化が起こりにくいため、安定した電池生産ができます。

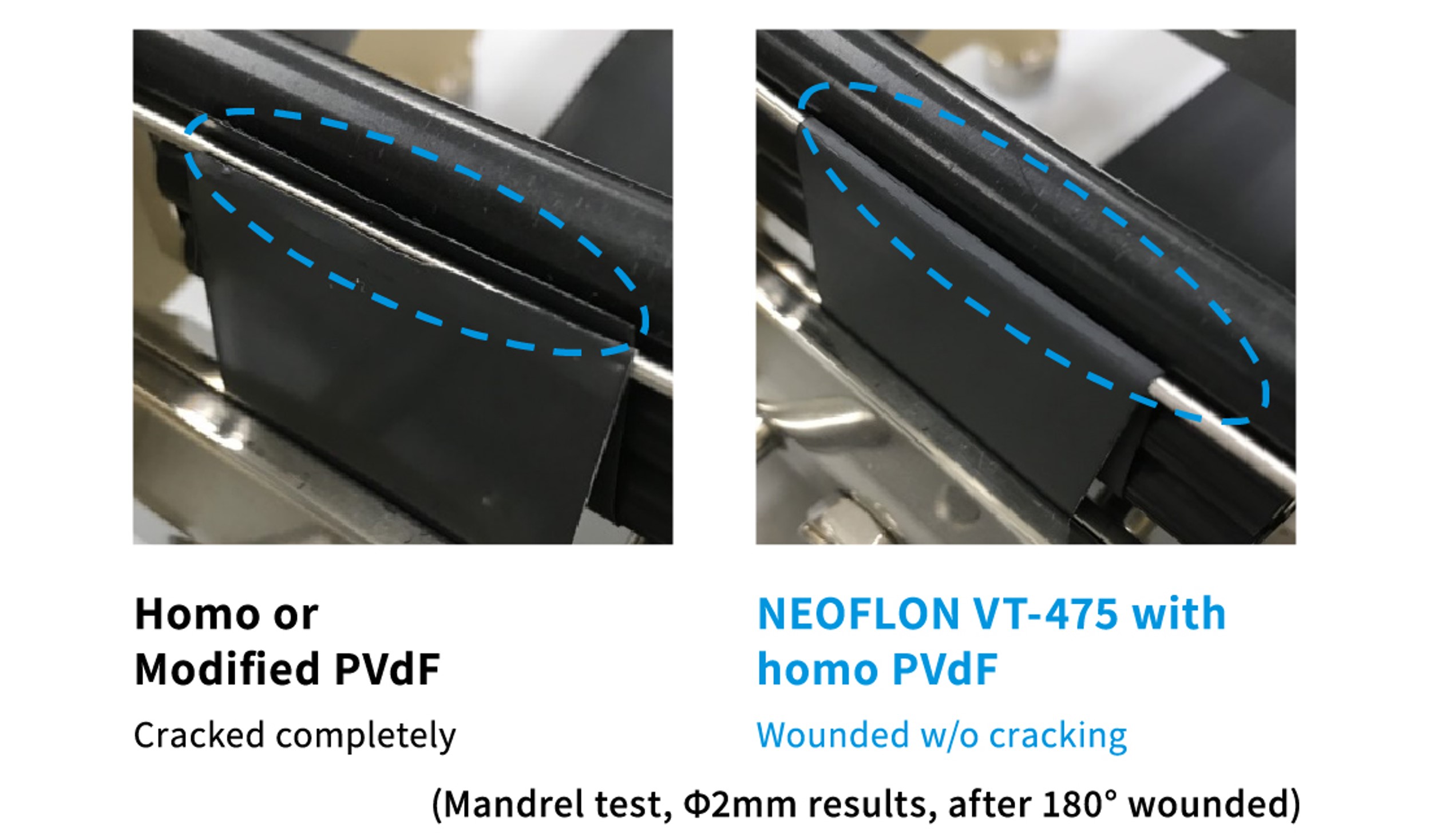

ネオフロンVT-475を用いることで、巻き取り時にクラックを生じさせることなく、高密度（3.6g/cc以上）かつ高膜厚 （30mg/cm2以上）の電極を形成することが可能です。そのため、一般的なPVdFバインダーよりも高密度化（高容量化）を実現できます。

ネオフロンVTD-475Nは、VT-475と単層カーボンナノチューブを含むNMP分散液です。

少量のCNTを添加することで導電性が向上し、電池の高密度化に貢献します。

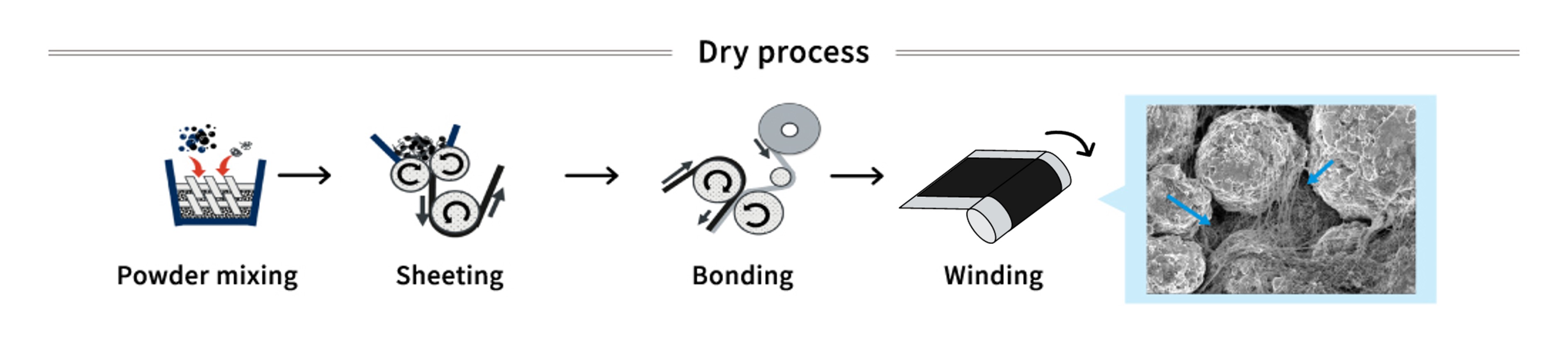

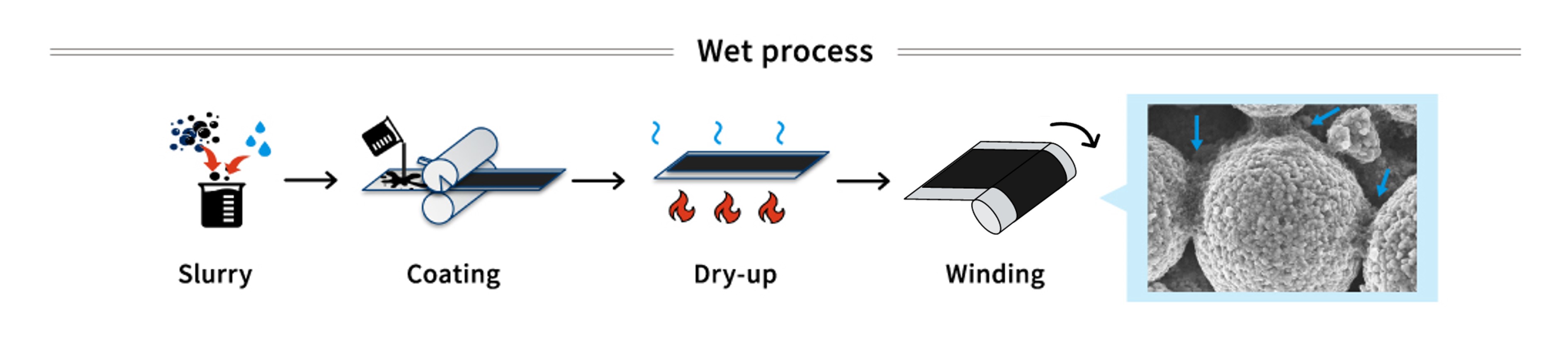

正極の製造工程において、現行の湿式プロセスではスラリーの調合や加熱工程が必要です。乾式プロセスは、NMPを含まないため、環境に優しくコストメリットが高い方式です。

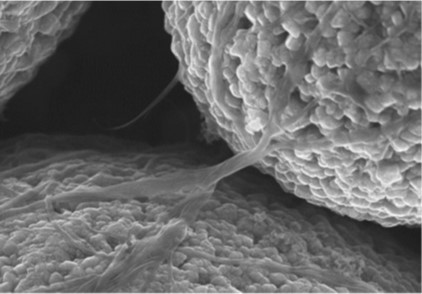

ポリフロンBDPバインダーは、リチウムイオン電池、全固体電池の乾式プロセスに適しています。

フッ素化エーテルSLFE1508は、耐酸化性に優れ、引火点がありません。

SLFE1508を用いた電解液は、シリコン系負極の電池性能を改善します。

優れた耐酸化性と安全性

SLFE1508は、電解液に高い耐酸化性を付与します。

また、引火点を有していないため、電解液の引火点を上げることができます。

寿命向上

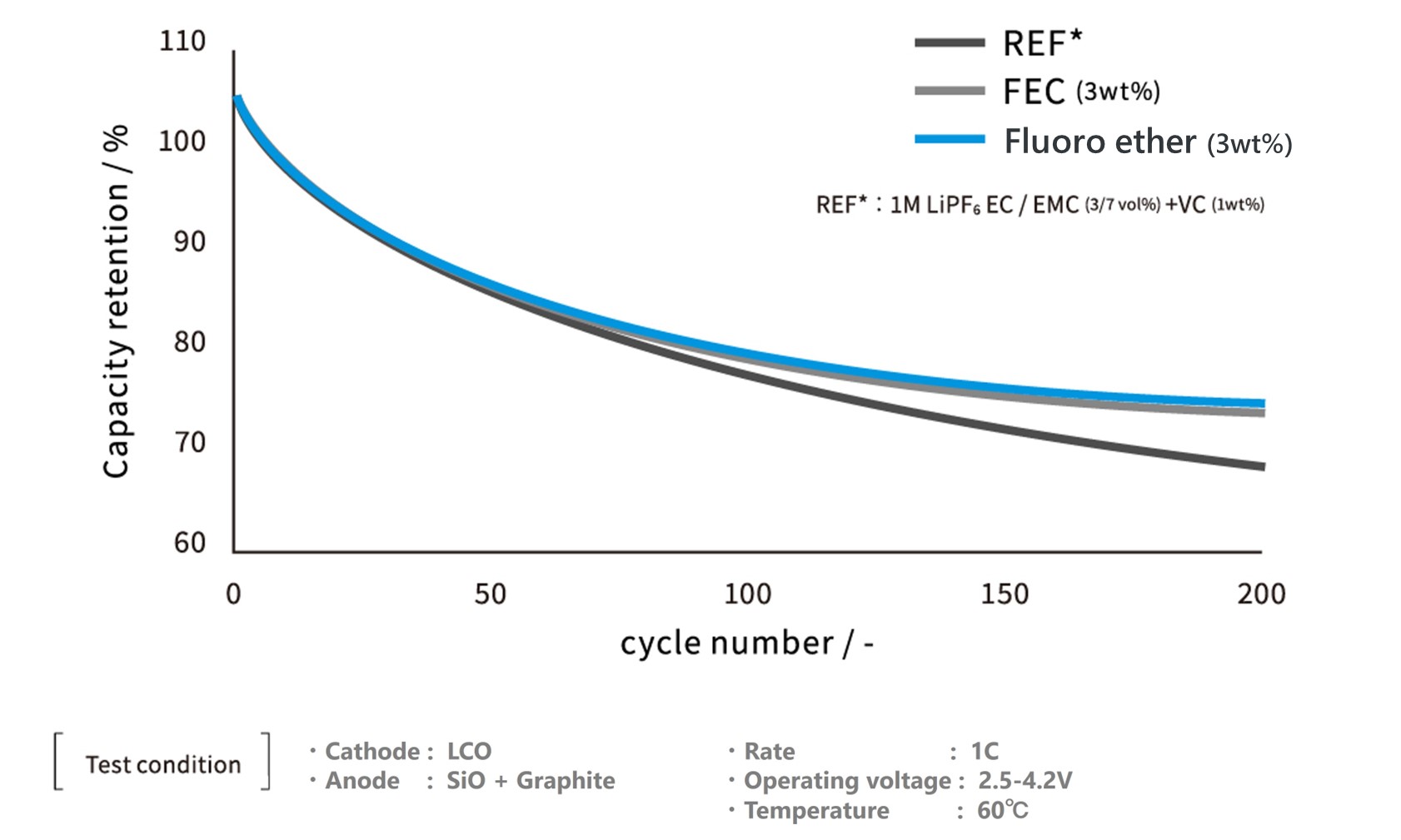

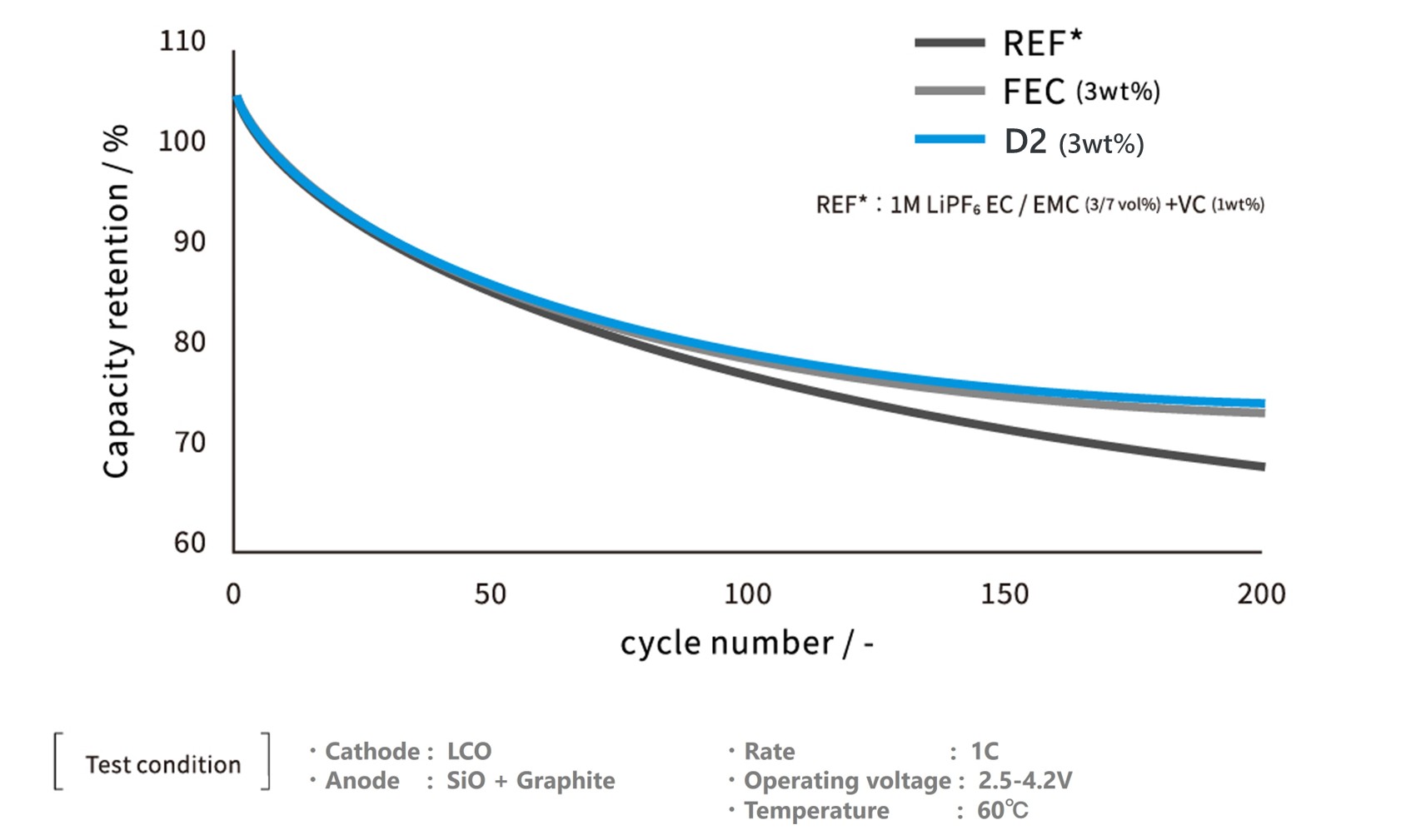

FECと同様に、シリコン系負極の膨張収縮による容量低下を大幅に改善します。

抵抗増加抑制

SLFE1508は電解液の分解を抑制し、抵抗の上昇を抑えます。

ガス発生抑制

負極添加剤として一般に使用されるFECと比較して、SLFE1508は優れた化学的安定性を有します。

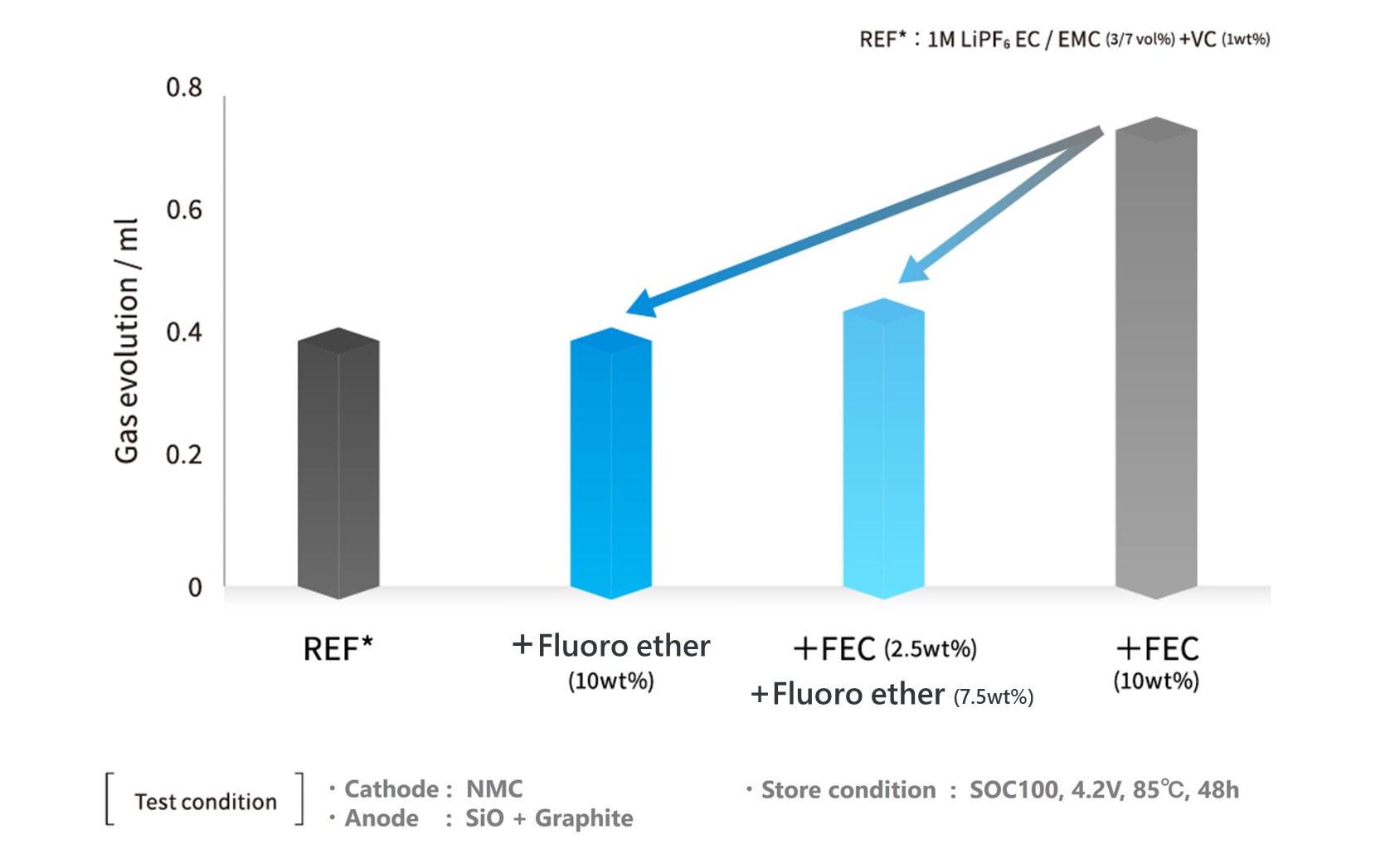

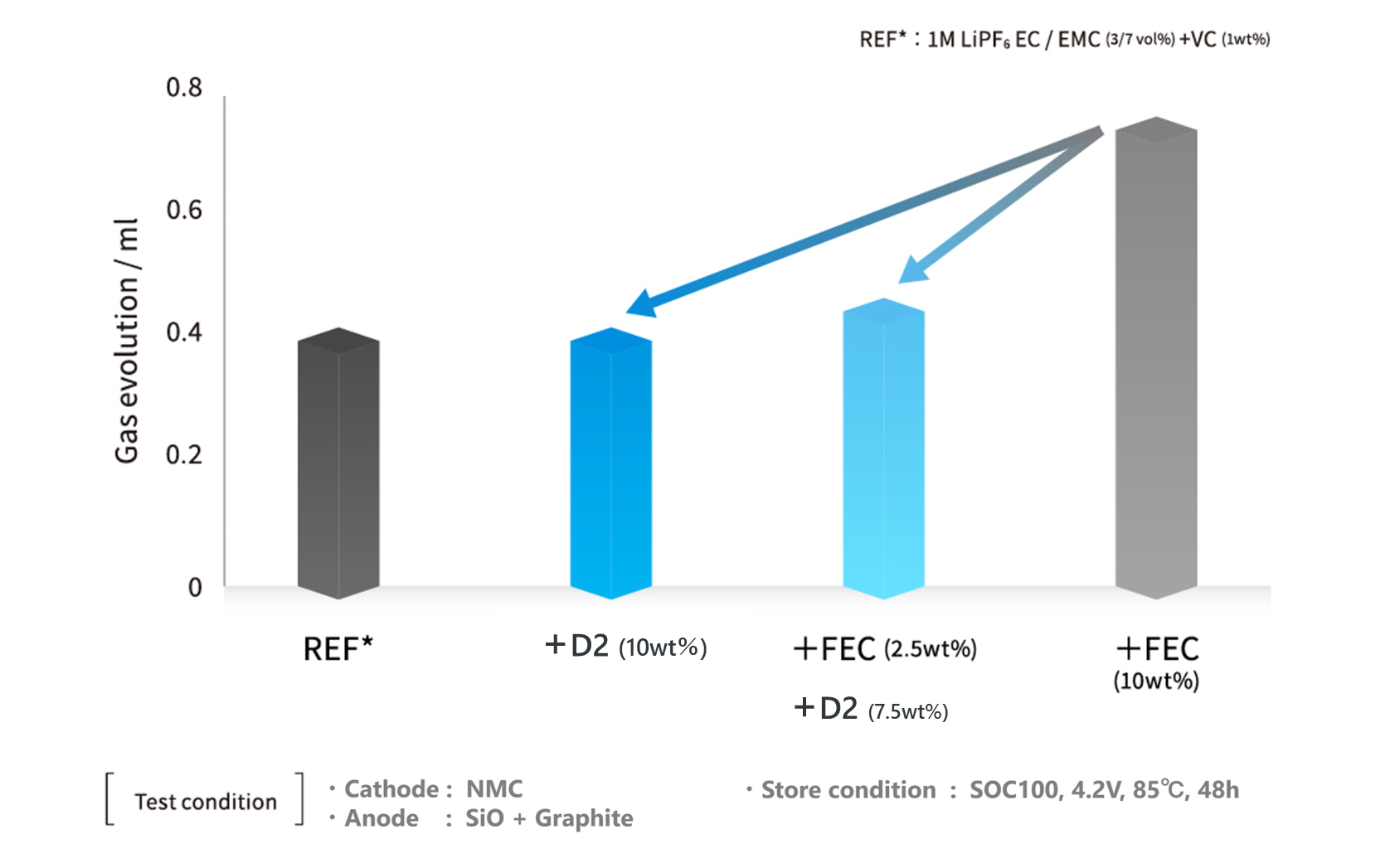

FECは脱炭酸ガスを発生させますが、SLFE1508はガス発生を低減します。
